雙頭雙通道型材加工中心（半罩） ?SD3560V7S-2-BT40

日期：01-06 屬于：雙頭雙通道加工中心系列

SD3560V7S-2-BT40機型系列是專門為客戶量身定做的大型高速雙頭雙通道型材加工中心

雙頭雙通道型材加工中心
SD3560V7S-2-BT40

技術規格書

深圳市精雕數控設備有限公司
地址：深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話：0755-29423909、0755-29588251
手機：13924586646 周先生(微信同號)
抖音號：SDSK20211688
郵箱：sz_jdsk@163.com
公司官網：www.bangcheng5.com
鋁型材加工中心官網：www.szjdsk.cn
新能源汽車配件網：www.sdskcnc.cn
一、機器簡介：
1、SD3560V7S-2-BT40機型系列是專門為客戶量身定做的大型高速雙頭雙通道型材加工中心；相當于2臺機器同用1套數控系統和1套床身；可同時加工2個不一樣的工件也可雙頭同時分段加工同一個工件；2Y軸機頭前后移動，可同時前后移動也可單獨前后移動，2X軸機頭可同時左右移動也可單獨左右移動，2Z軸主軸可同時上下移動也可單獨上下移動。加工批量產品時可使用雙頭同時加工產品，也可以把X1軸移至機床左側單獨用X2軸加工長行程工件，實現一臺兩用的功能。
2、天軌式結構，調試簡單便捷，運動機構設計在橫梁頂部輕巧便捷方便清理。
3、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙等加工。
4、可另加第四旋轉軸、側銑頭、探頭功能。

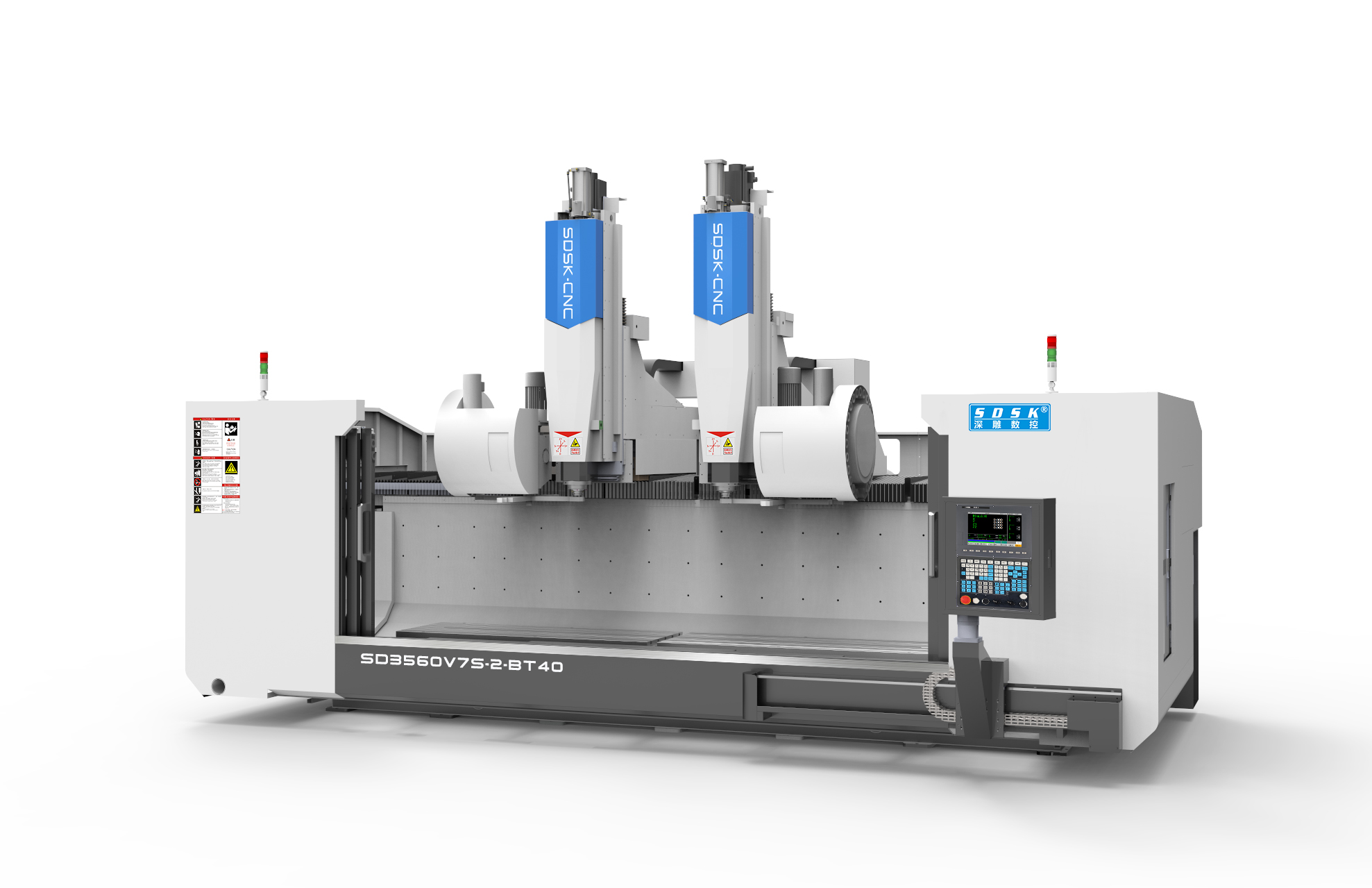

(圖片僅為參考，以實物為準)

二、機器主要配置清單(單位:mm)

規 格說明	數量	原產地
新代系統(220MA)/2X2Y5.9KW，2Z5.5KW伺服電機、Z帶抱閘/2-11～16.5KW主軸伺服驅動	全套	臺灣
2X2Y/2Z軸用臺灣TBI精密級(X5020，YZ4020)滾珠絲桿	全套	臺灣
2X2Y2Z軸用臺灣上銀/銀泰或同等級品牌精密級直線導軌(X453/Z352滾珠，Y35*2滾柱)	全套	臺灣
臺灣大悅直結式短鼻主軸BT40-140-535-12000/環形噴水 (配油壓打刀缸)	2個	臺灣
24位圓盤式刀庫(岡田)	2套	臺灣
床身2X2Y2Z軸全鑄鐵、鋼構底座，主要配件為鑄鐵機械零配件(HT300)	1套	自制
配電柜恒溫系統（雷德）	1套	東莞
施耐德電氣配件（施耐德）	1批	天津
進口TBI P級角接觸配對軸承	全套	臺灣
主軸油冷機 （雷德）	1臺	東莞
電子手輪（昱普）	1套	廣州
對刀儀（深圳精雕）	1個	自制
X/Y/Z軸配風琴罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	2套	浙江
噴水裝置	2套	自制
氣槍、水槍	各1把	浙江
水泵750W（斯納爾）	2個	常州
機床附件	1套	深圳
刀柄/配大小全套縮咀（三合）	10個	深圳
鏈板排渣機	1套	自制
自動雙開門(可另選)	無	自制

三、設備主要技術參數：(單位:mm)

機型	SD3560V7S-2-BT40
外型尺寸	長6250寬3800高3700左右
工作臺尺寸	X3500*Y600（T槽M16）
主軸鼻端至臺面	最高850～最低150
2X/2Y/2Z行程	X1/X2﹕最大2500～最小1000 2Y﹕600 2Z﹕700
最大空走速度XYZ	X﹕35米/分鐘 Y﹕48米/分鐘 Z﹕48米/分鐘
最大加工速度	12米/分鐘
伺服系統	交流伺服
系統分辨率	0.002
三軸垂直度	0.015mm
整機定位精度	士0.025mm
局布定位精度	300 mm內±0.01mm
重復定位精度	0.005mm
主軸數	2個
主軸伺服功率	11～16.5KW/個
主軸伺服轉矩	52.5N.m～78.25N.m
主軸轉速	12000rpm/min
夾持刀柄	BT40
圓盤刀庫	2*24位
換刀方式	自動
對刀方式	自動
臺面承受負荷	2000Kg
額定電壓	380V/50HZ
整機最大功率	58KW
整機重量	13500Kg左右

四、主機標準配置及裝箱清單：

1.	控制器	11.	機械、電氣、操作說明書1本
2.	直結式短鼻主軸	12.	剛性攻牙功能
3.	自動潤滑系統	13.	配電柜恒溫空調
4.	地基可調墊塊	14.	《操作說明書》《程序說明書》《使用說明書》
5.	工具箱	15.	刀頭10個（含拉釘、扳手）
6.	工作燈	16.	鎖刀座
7.	警示燈	17.	M16馬鐵
8.	主軸吹氣裝置	18.	6寸批士一臺
9.	傳輸線	19.	鎖咀 ER32（4-25） 1套
10.	半封閉式護罩	20.	護罩

五、機器環境及硬件設施要求

序號	環境項目	項目要求標準
1.	電源要求	AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內
2.	空氣壓縮機	使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min
3.	真空壓力	≥0.6 mpa
4.	空氣干燥機	必須有空氣干燥機，帶自動排水功能
5.	環境噪音/振動	≤75dba
6.	地面要求	地面要求平整，穩固，最高點與最低點相差不超過 5mm
7.	環境濕度	建議 45%-65%
8.	氣體水分含量	無水分
