立式線軌加工中心 SD-V1167技術 規 格書

日期：04-03 屬于：公司新聞

立式線軌加工中心SD-V1167

技術規格書

深圳市精雕數控設備有限公司
地址：深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話：0755-29423909、0755-29588251
手機：13924586646周生（微信同號）
抖音號：SDSK20211688
郵箱：sz_jdsk@163.com
公司官網：www.bangcheng5.com 鋁型材加工中心
官網：www.szjdsk.cn
新能源汽車配件網：www.sdskcnc.cn

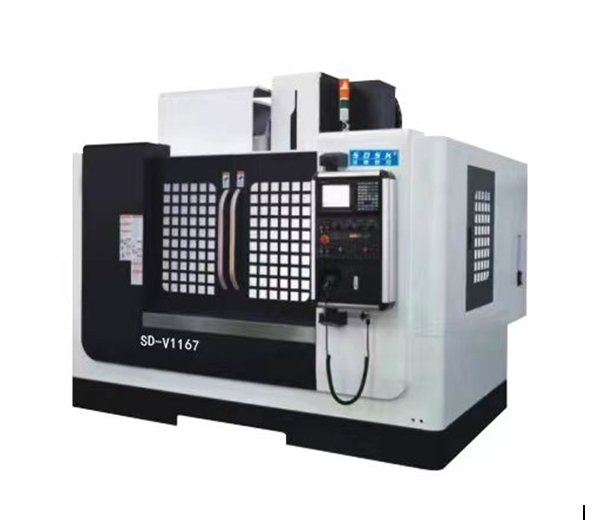

機器圖片介紹：

(圖片類似，以實物為準)

二、機械技術參數

項目	SD-V1167
行程
X軸行程	1100mm
Y軸行程	700mm
Z軸行程	700mm
主軸鼻端至檯面	120-820
主軸中心至立柱導軌面距離	870mm
工作臺
工作臺尺寸	1200×650 mm
T型槽	18×5T×120 mm
工作臺最大載重	800KG
主軸
主軸錐度	BT40/150
主軸轉速	12000rpm主軸馬達12000RPM
傳動傳動方式	直連
主軸功率（馬力）	bi18/12000
刀具最大重量 7kg
X軸傳動方式	直接式
Y軸傳動方式	直接式
Z軸傳動方式	直傳式
Z軸配重方式	伺服抱閘剎車
三軸切削速度	1-10000 mm/min
三軸快速速度	24m/min
線軌規格
X軸線軌規格	45mm（6滑塊）臺灣上銀或德國力士樂
Y軸線軌規格	45mm（4滑塊）臺灣上銀或力士樂
Z軸線軌規格	45mm（6滑塊）臺灣上銀或力士樂
三軸鐳射定位精度VDI(3441）	±0.005/300
重復鐳射定位精度VDI(3441)	±0.003
一般資料
所需氣壓	6.5 kgf/cm²
機械重量	7600KG
機器高度	2700
占地面積	2800*2700

三、精密配件

序號	標準配置	規格名稱	廠家	產地
1	三軸滾珠螺桿	X:R40-12-C3級 Y:R40-12-C3級 Z:R40-12-C3級	THK	日本
2	XY軸伸縮護罩		公雞/鴻旺	臺灣
3	集中式自動潤滑系統	LCB4411B-6L (容積式）	勝祥/寶騰	臺灣
4	直連主軸	BT40-12000rpm	大悅或愛貝科	臺灣
5	油壓打刀缸	H-500	中日/聖傑	臺灣
6	三點組合			臺灣
7	主軸冷卻機系統		乾冠/瑞科	臺灣
8	電箱冷卻系統		乾冠/瑞科	臺灣
9	變壓器	25KW	勁帆/金保	臺灣
10	電箱繼電器	n/a	施耐德	法國
11	水準調整螺栓及墊塊	n/a	n/a	國產
12	基礎螺栓及墊塊	n/a	n/a	國產
13	岡田刀庫	24把	n/a	臺灣

四）主軸精密重要零配件

項次	名稱	廠牌
1	控制系統	日本發那科0lMF，bi18/12000轉
2	伺服電機	MF5，bis22/3000*，2十bis22/3000BRK
3	主軸整組	臺灣大悅
4	軸承	SKF日本或德國FAG
5	滾珠螺桿	德國因納或臺灣上銀
6	極限開關	無
7	電磁開關	臺灣
8	工作燈	LSDD 1支
9	電器箱恒溫	乾冠/瑞科
10	繼電器	施耐德法國
11	切削液馬達	合一/德洋
12	潤滑油注油器	寶騰或勝祥臺灣
13	主軸冷卻機	乾冠/瑞科
14	變壓器	金保/勁帆
15	大鑄件（主件）	HT300鑄造
16	氣管	臺灣
17	三色警示燈	臺灣
18	線規絲桿	臺灣上銀
19	電器線材	斌杰/哲宏
